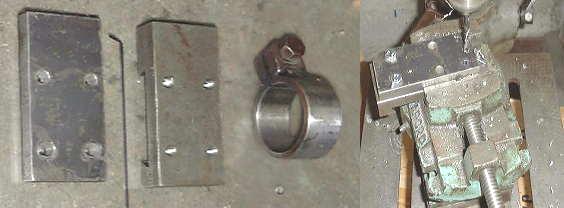

左から、廃材の鉄板、固定スライド、スピンドル固定リング部品 鉄板の穴あけとタップ
スピンドル固定部品は、リングを一カ所、切断ボルト部分を溶接しています。 これでリングが締まりスピンドルが固定されます。
廃材の鉄板を利用しているため、
初めから不要な部分に穴が空いている。
必要な部分にネジを切る右の画像
手間ですがスピンドルの垂直度を出すのに絶対必要な作業だと
勝手に考えている。
機械作りの信条、妥協はしません・・・笑
廃品利用で不細工でも、それは問題ではありません。強度と正確さの問題です。
と、自分に言いつつも楽しみながら作っている2004年の年末です。
|
|

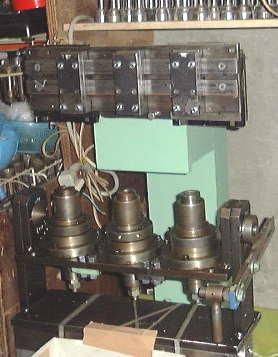

出来上がったスピンドル固定スライドを付けて見たところ
固定スライドには鉄板を4カ所にボルト止めをしました。
ここへスピンドル固定リング部品を溶接します。
続く・・・2004年12月11日
2004年12月12日更新
|
|
溶接風景 |
|
|
|
|
|
バイトホルダー装着時 |
ドリルチャック装着時 |
|
|
