横型自動ボール盤？

CNC彫刻機1.2.3号同様、
２００６年も趣味の激安で攻める我流で瞑想(迷走)作り。
環境にやさしいリサイクルの機械！
(図面はありません)

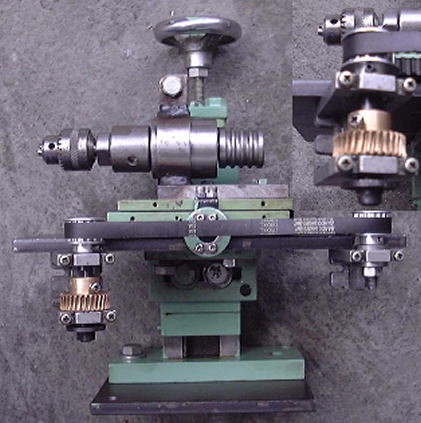

完成したスピンドルユニット

ストッパーとステッピングモータの本取り付け完了で、 ちょっとカッコ悪いかもしれませんが邪魔な部分はドリルで切り取る、 ペィンティングして完成したスピンドルユニット　 ２６００年７月２３日

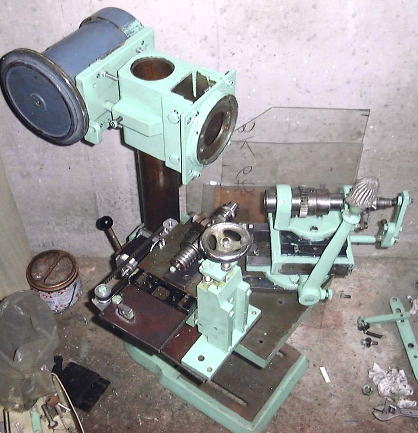

本体はボール盤

この機械の使ってアクセサリーやボタンの特殊な穴空けを高速でしようと計画しています。

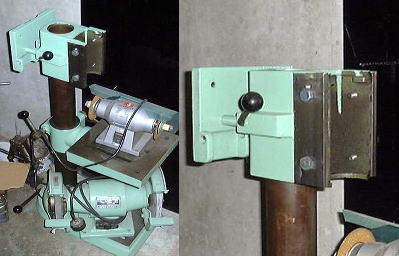

本体は使えなくなったボール盤、頭をちょん切って昨年からおいていたもの！

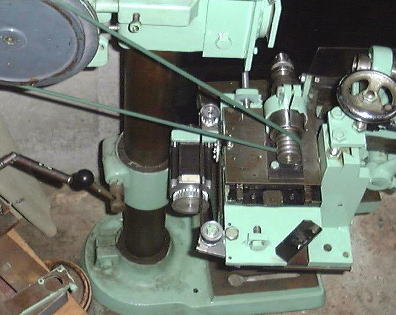

仮組の状態 スピンドルモータは200V400W 汚いので先にペインティングしました。 次の作業はコレットチャック部分。 設計図は毎度無いので・・・迷走中？ ２００６年７月２１日

ここまでで来月までお休み。





−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−


スピンドルユニット

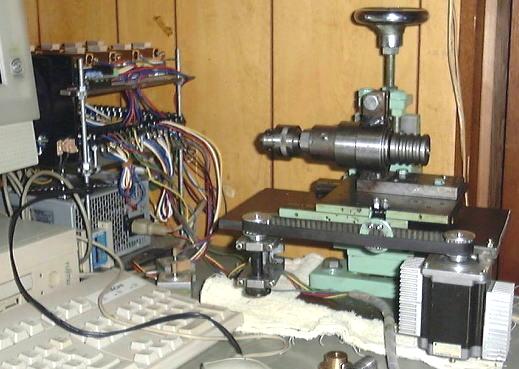

動きも随分と滑らかになりスピンドルユニットもほぼ完成です。 あとはステッピングモータの本取り付けと少しの補強のみとなりました。 時間のとれる時にボール盤本体にかかりたいと思います。 ２００６年７月１７日

２００６年７月１６日

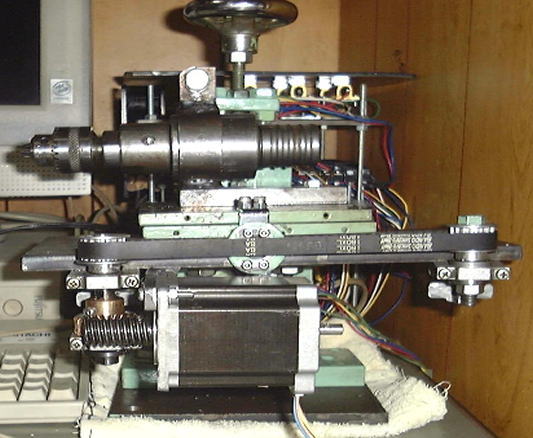

テスト風景

うぅ〜む・・・どうも動きがぎこちないようです。

やはり送りねじ機構が良いようですが、
ここはウォームでの減速で試してみたいです！

仕事が忙しいのでいつになるか分かりません。

２００６年７月１４日
