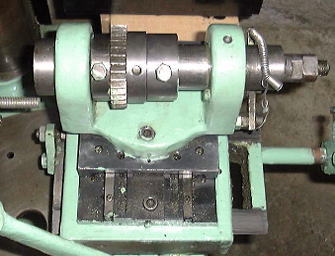

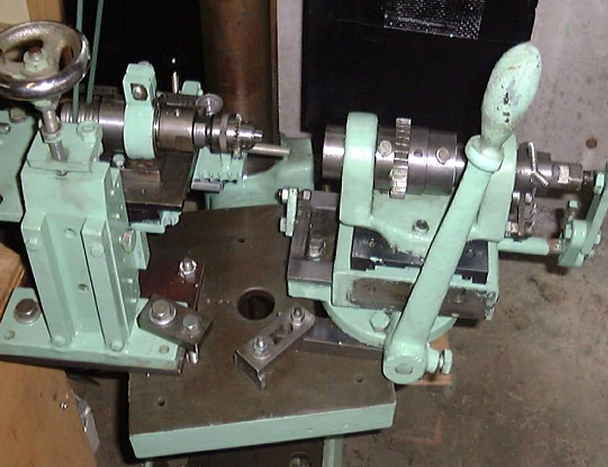

| コレットフォルダーの固定部品(ボール盤へ)の製作と仮設置。 このコレットフォルダーをステッピングモーターで回します。 ハンドルの前後でアリ溝のスライドが(ラックギヤ構造)前後します。 |
||
| ||
| コレットフォルダーの構造はcnc３号機の物とほぼ同等で 本体は他の機械の廃品を流用しました。 その下にクロスローラガイド(２５００円)を設置したところ。 色塗りは完成するととても面倒なので汚くなりますが色はその都度塗っています。 このときが一番楽しい！ ２００６年７月２５日 相変わらず仕事は貧乏暇なし状態で、この続きは連休になりそうです。 | ||
 |
||

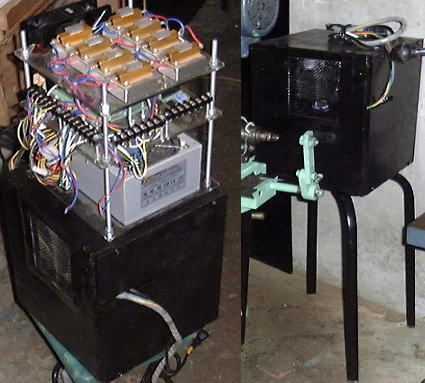

| 基板(インターフェース)は２００４年の物で再利用。 基板は後に変更を予定しています ２００６年７月２７日 |
||

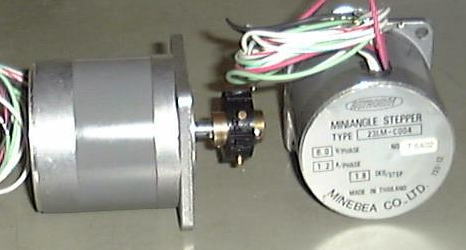

 ステップモータ6V/PHASE、1.2A/PHASEを現品comから一個２.０００円で購入。 CNC1号機をバラシたときのカップリング。 軸経を6.35ミリに広げて復活。 ３０日午後、回転テスト完了。 ２００６年７月３０日  ホームセンターでお買い物。 合計２．８００円程度。 電線・独立スイッチ節電エコタップ・収縮チューブ・圧着端子・電線保護コイル。 ２００６年７月３１日 |
||
|
