穴空け機。その３


２００６年８月２０日。完！

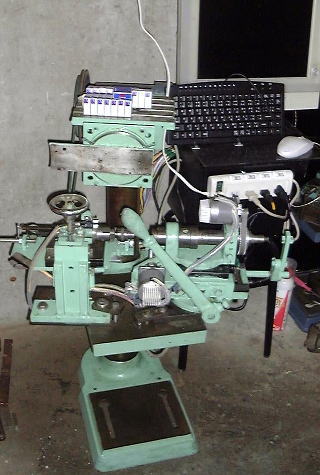

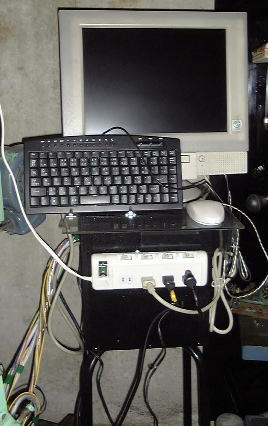

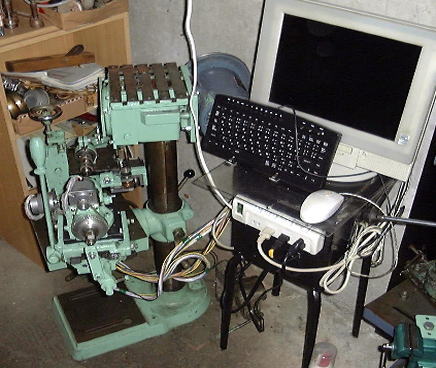

配線接続したコントロールボックス

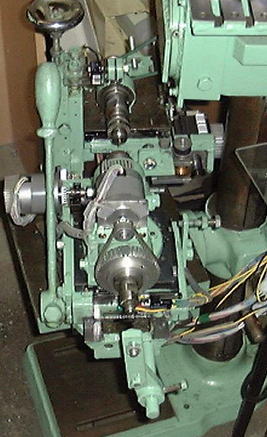

A軸、Y軸、Z軸接続完了

残すところはX軸のみとなりました。 X軸の役目は二つ目のスピンドルを 垂直から斜めに立てて同時に使うことですが、 リミットを付けるとこの状態でも 使用可能なので暫くはこのままで使おうと思います。 もし使ってみて良かったら追加加工しょうと考えています。

ちょっと時間がかかるかも知れませんが
できた製品などアップできるかも知れません。

２００６年８月１１日

Y軸の送りねじ 移動距離が数ミリなのと精度はあまり必要ないので mmねじのボウトウを使って、ナットはタップを切ったものを使用。

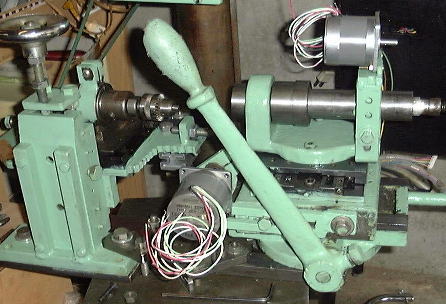

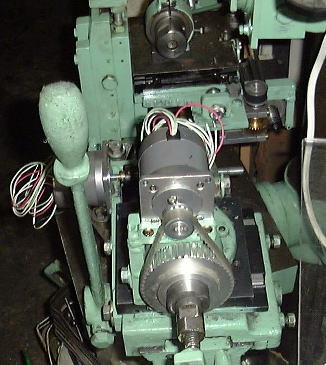

A回転軸 モータの固定はこれで十分かも・・ 完成後に本固定の予定？

−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−

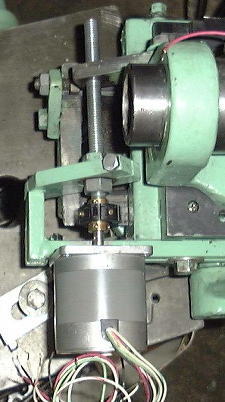

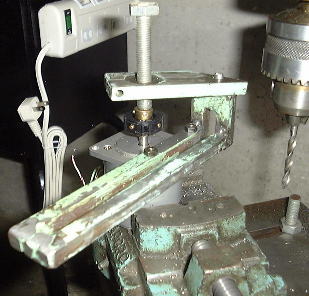

Y軸ステップモータ送り装置

CNC1.2.3号機もそうですが、 この機械もほとんどが廃材でこの部品も廃材を使って作りはじめました。 磨いて塗装すれば奇麗かも？

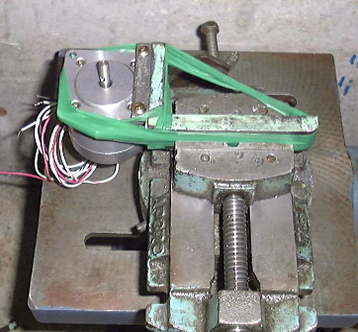

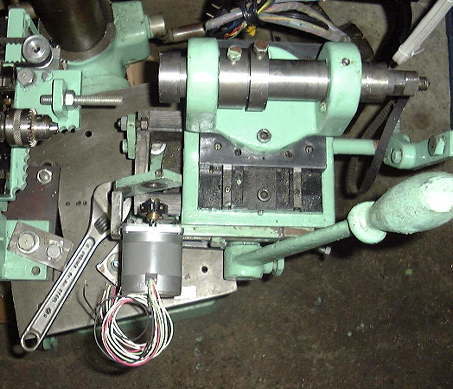

製作途中のY軸ステップモータおくり装置。 本体に仮止めしたところ。 スペースがほとんどないので唯一邪魔にならない切削力のかかる前方へもってきました。

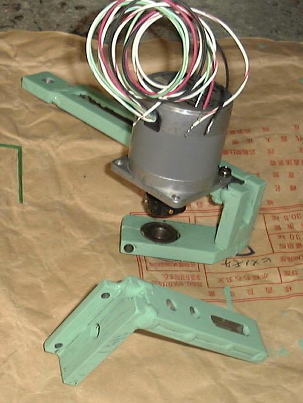

回転A軸部品の溶接準備 ２００６年８月２日 ペイントすれば立派なパーッとなりました。 上のパーツは８個の切れ端を使い、 下のパーツは４っの切れ端を繋げたのでちょっと難航しました。 溶接仕上げ。 ペンキが乾くまて゜暫く休止。 もう一息で完成？・・・・ 仕事がとても忙しくなって来ましたのでお休み致します。 再開は早ければ連休が終わってからになるかも。 穴空け機製作記録 ２００６年８月３日
