趣味で作るNC機械
第一弾2003.7
この機械は新品ですが
廃材で作っているので新品から錆びています/(°ё°)＼
機械本体はペィンティングしました。
パソコンは３年前に買った２８万円のノート型。
現在このノートパソコンの価格はオークションで見ると約２万円ほどでした(涙)
モニターは３０００円ほどかも・・・・
これで仕事する？
２００４年９月に、二号機ができたので、
２００４年１０月にこの機械はバラバラに分解しました。
というのも来年に向けて改造をするからです。
第三弾三号機に使う予定(2005)
２００３年７月−−−−−−−−−−−
 現在、自家製のNCマシーン作りに挑戦中 完成すればこれで 簡単なネーム入れを計画中です。 機械本体の重量は１００キロ以上あると思います。 |
機械本体は不要になった工作機を使っています。 スライドはアルミ製でクロスローラガイドを使用 ３２０×３２０mm。 Z軸 には鉄製の小型クロスローラガイドを使用 ９０×９０mmを２個を左右に使用。 これらは解体業者から譲り受けました。 テーブルの移動量は１２０×１２０mmほど、 スピンドルには２００V・７５０Wのモーターを使用 −−−−−−−−−−−検討中−−−−−−−−−− 回転数７０００〜１２０００回転ですが インバータを付けて ３０００〜２００００回転ぐらいにしたいのですが只今検討中です。 XYZの各ステッピングモータもいまよりトルクのあるものに検討中です。 格安CNC装置は現在勉強中です。 |
↓↓↓スピンドルの設置がこのように成っているのは
将来的に多軸にも適応するためです。
自作スライド式ですが、これだけで重さが８キロ以上はあるので、
バネを左右に四本を使いZ軸の重さがゼロになるように微妙な調整をしています。

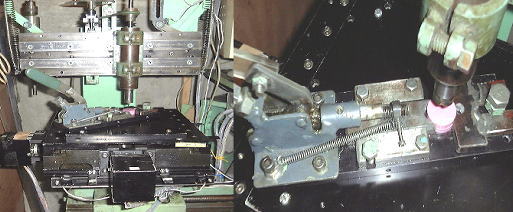

この廃材を利用して作ったチャックで
「アタッチ」をがっちりとロック
これが一番の自慢です。
あらゆる物を瞬時にチャッキングしてしまいます。
以下−−−２００３年１２月２５日更新−−−
 |
 |

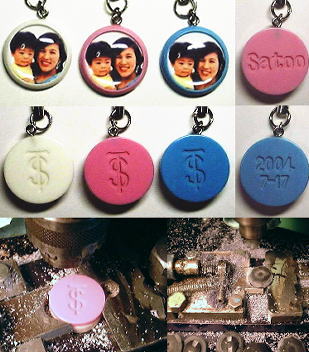

| 上記のチャックを使いテスト彫刻をしてみました。 真鍮で３０ミリ丸 １文字の大きさ３．５ミリ角 |
この後に、穴あけ、パフ仕上げ、メッキをします。 バッグに使う予定。 |
以下−−−２００３年１１月２８日更新−−−
左文字彫刻、 右は婦人ボタンの加工(バイト使用)
２００３年は、メールマガジンでは最大級のまぐまぐ様に、
まぐラップを作らせて頂きました。
 |
